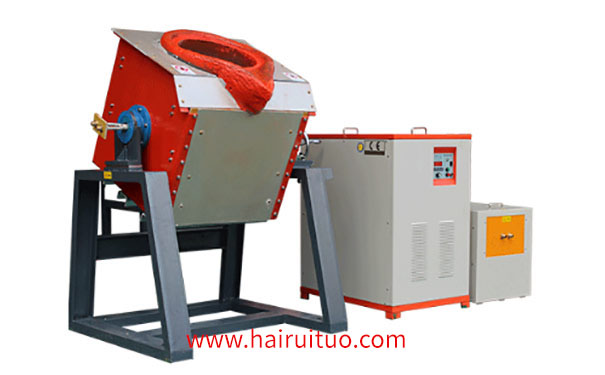

佛山市海拓中頻熔煉爐中頻感應加熱電源采用與G22×13配套的塑膠成型支架，先繞組，后繞組，兩組采用雙線并繞2×35壓片，兩組及兩組之間用0.05mm的聚酯薄膜隔熱。外包兩層聚酯薄膜。同位素末端應有明顯的標記，用于浸染和干燥。

佛山市中頻熔煉爐用高功率半導體器件對溫度的敏感度很大，例如：IGBT額定電流在25℃標稱，而當環境溫度為80℃時，允許工作電流降至25℃標稱電流的50%。ER加熱電源主要采用輸入整流橋模塊和逆變開關器件IGBT，由于它是產生熱源的器件，溫度升高不僅會降低加熱電源的可靠性，而且還會導致功率器件性能惡化，失效，使電源平均無故障工作時間縮短，因此，必須為功率器件創造良好的散熱條件，以提高加熱電源的可靠性。

在中頻熔煉爐電磁感應加熱電源的設計中，功率半導體器件的散熱設計也成為一個必不可少的重要課題。在高頻狀態下，功率器件開機、關斷和穩態狀態下的開關損耗和導通損耗產生的熱量積聚是引起器件結溫升高的主要原因，為了限制熱積聚導致半導體功率器件結溫超過允許結溫，使功率器件在安全結溫下可靠工作，必須解決功率器件散熱問題，降低結溫。除采用優良的變換控制技術和低損耗器件外，加強散熱也是解決半導體器件中溫升積累問題的重要措施。
