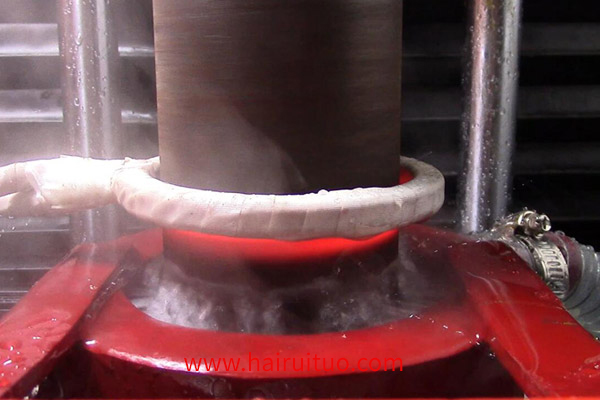

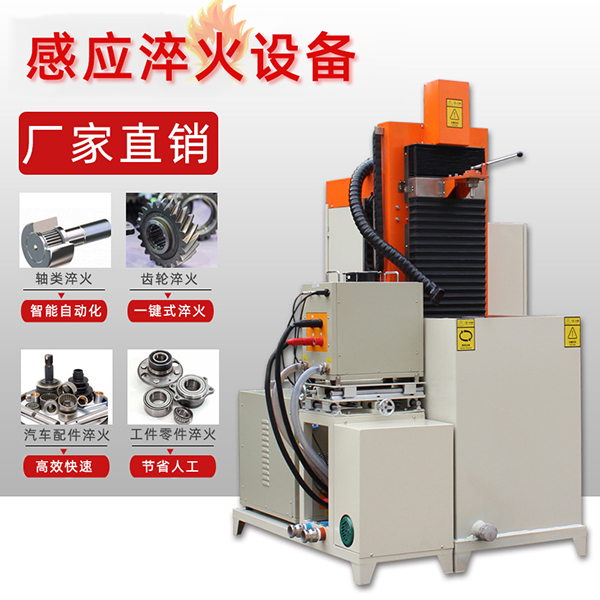

本系列機床適用于各種軸類零件的平面淬火機床，可根據需要增加配套附件，可實現圓盤、環類內外齒輪等中型零件的平面淬火機床。本機具備手動、全自動操作功能，適合單件、批量生產需要，安裝調試方便，生產效率高，淬火質量可靠。機器為垂直雙主軸型結構。工作部件垂直運動，旋轉速度無級調節，工作部件噴射硬化。

本機機載介質及循環系統為一體，可直接與中高頻電源配套安裝使用，根據用戶要求可配置氣動打標。關于技術指標見。CNC曲軸旋轉感應淬火成套設備本設備是我單位自主研發的一種新型曲軸旋轉感應淬火成套設備，由淬火機床、中頻電源、數控系統、冷卻水和淬火介循環系統等組成，結構合理，功能完備，實用性強，安全保障體系完善。

本裝置適用于各類曲軸的平面淬火機床。表面硬度和硬化層的深度均勻，變形小，傳感器更換迅速，適用于單件及批量生產，工件可采用噴、浸液淬火。硬化過程采用數控系統，實現工作狀態和報警信息的自動控制屏幕顯示，控制程序合理可靠，調試方便，并可根據需要調整硬化工藝參數和工作程序。

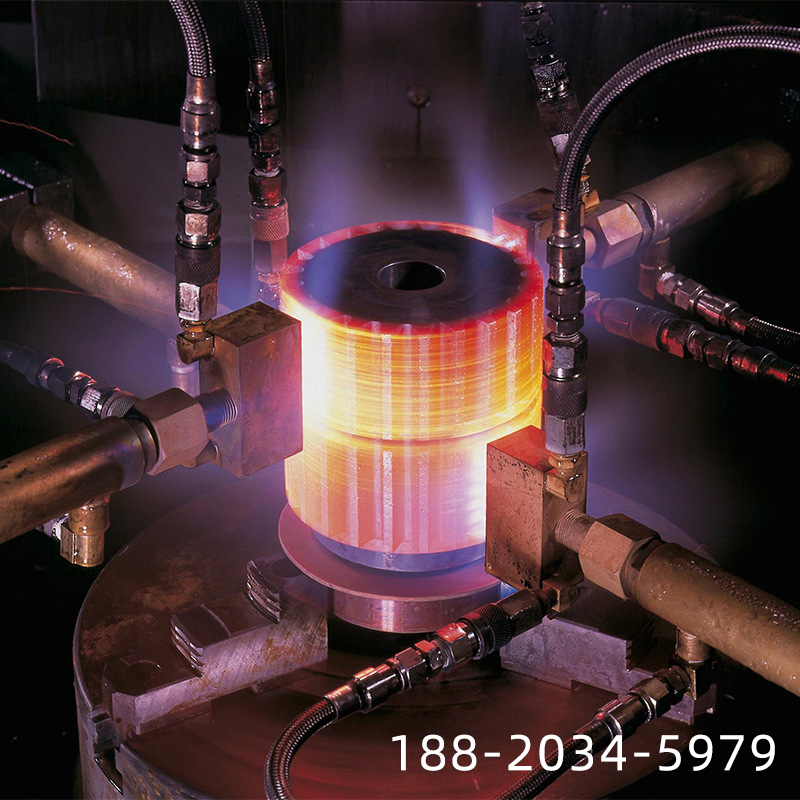

采用液壓驅動的160kW、8000Hz中頻發電機和立式淬火機床設備，對80型內齒圈進行了中頻感應淬火，用于表面淬火設備工藝試驗。

實驗采用160kW電源，通過調節內齒兩端過渡段，使之相對增大，根據熱膨脹冷縮原理，改變加熱時間、延遲時間和噴水時間，增大了工件內縮，通過大量實驗，最終優化了表面淬火設備的工藝參數。

由于是批量生產，余溫為180℃，采用自回火低溫回火工藝。

經表面淬火設備處理的齒面硬度為55~58HRC；金相組織為5級淬火馬氏體；齒根硬化層深度為1.8mm；淬火表面殘余壓應力為450MPa。
