高頻感應淬火設備，工件上的應力有哪些？如何分布范圍？

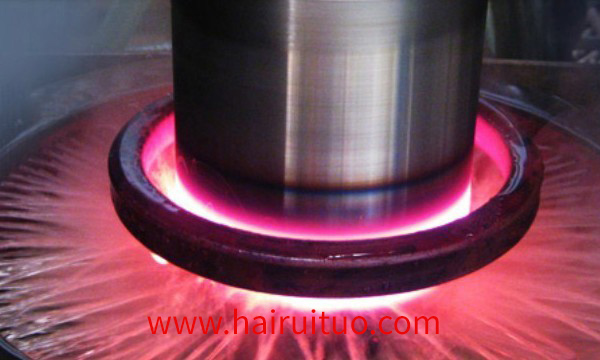

高頻感應淬火設備表面淬火工件在淬火過程中產(chǎn)生的應力是熱應力和組織應力的結合體，熱應力引起的殘余應力一般較小(表面的殘余壓應力約為98~147MPa，內(nèi)部的殘余拉應力大小也大致相同)。鋼的工件已被大量研究證明。

 高頻感應淬火設備正火45鋼規(guī)范圖表Ⅱ區(qū)一規(guī)范區(qū)I區(qū)、Ⅲ區(qū)一允許規(guī)范區(qū)感應淬火后，淬硬層內(nèi)有殘留壓應力存在，在表面處，其值可達到686~784MPa，一般壓應力離表面越遠時越小。當深度超過淬硬層后，殘留應力轉(zhuǎn)變?yōu)槔瓚?，表面淬火后的殘留壓應力使試樣或工件的疲勞強度得到提高；相反，殘留拉應力則是有害的。當拉應力達到一定值時，能使工件產(chǎn)生裂紋。關于淬硬部位邊界上的硬度和殘留應力，在淬硬區(qū)范圍內(nèi)表面殘留壓應力等于539~588MPa，靠近淬硬層邊界的壓應力降低，并轉(zhuǎn)變?yōu)槔瓚?，拉應力值處在離淬硬區(qū)邊緣lOmm的地方，其值達到147MPa。

隨高頻感應淬火設備淬硬層總深度的增加，也就是加熱深度增加，加熱速度減小，淬硬中心壓應力增大，淬硬中心拉應力減小。
