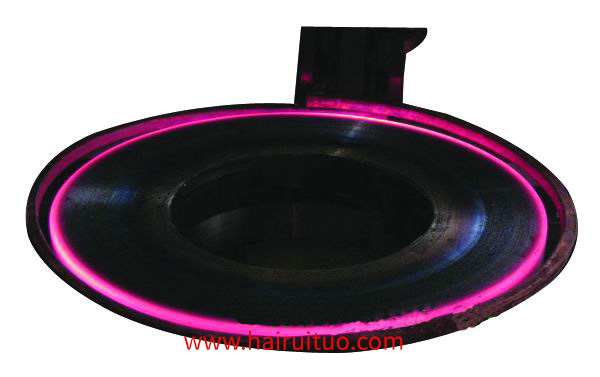

分體式淬火機(jī)床淬火的常見問題。點隨著C含量的增加而降低。淬火時，過冷奧氏體開始轉(zhuǎn)化為馬氏體的溫度稱為M。轉(zhuǎn)換完成的溫度稱為Mf點。C含量越高，M點溫度越低。碳鋼含量為0.4%C的M。溫度在350℃左右，0.8%C含量的碳鋼降至200℃左右。

分體式淬火機(jī)床淬火液可以添加適當(dāng)?shù)奶砑觿?/p>

(1)在水中加入鹽可以使冷卻速率翻倍。鹽水淬火冷卻速度快，不會出現(xiàn)淬火和淬火不均勻?？梢苑Q之為理想的淬硬冷卻劑。鹽的添加比例應(yīng)為質(zhì)量分?jǐn)?shù)的10%。

②水中的雜質(zhì)比純水更適合在淬火液中加入固體顆粒，有助于清潔工件表面，破壞蒸汽膜，增加冷卻速度，防止淬火斑點的發(fā)生。因此，淬火工藝非常重要，不使用純水和混合水。

③聚合物可與水混合成水溶性淬火液。聚合物淬火液可根據(jù)加水程度配制不同冷卻速度的淬火液，非常方便，無火災(zāi)、污染等公害，頗具前瞻性。

④干冰加乙醇可用于深冷處理溶液。將干冰加入乙醇中可產(chǎn)生-76℃的均勻溫度，是一種非常實用的低溫冷卻液。

分體式淬火機(jī)床鋼淬火冷卻介質(zhì)淬火冷卻時，需要快速冷卻，以保證淬火工件獲得馬氏體組織，減少變形，防止裂紋。因此，冷卻是關(guān)系到淬火質(zhì)量的關(guān)鍵操作。
