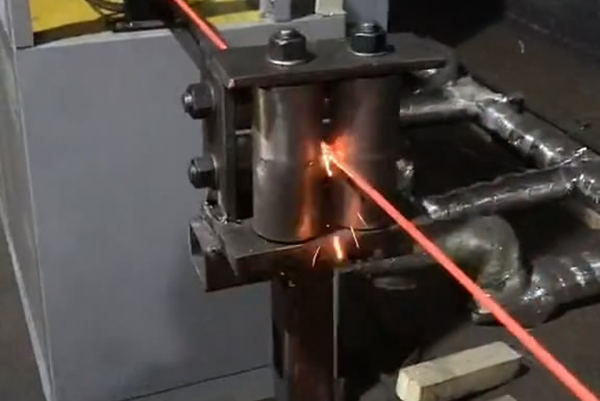

高碳鋼絲用手持感應(yīng)加熱設(shè)備索氏體化處理的基本工藝過(guò)程。

該方法的工藝過(guò)程大致可以分解為以下三個(gè)部分。

(1)鋼絲手持感應(yīng)加熱設(shè)備奧氏體化試驗(yàn)將直徑為4毫米的65毫納鋼絲加熱到900℃進(jìn)行奧氏體化。

(2)高溫區(qū)淬水，控制冷卻終止溫度。鋼絲從900~400℃通過(guò)專(zhuān)用噴水冷卻器冷卻到M，點(diǎn)以上400℃左右終止冷卻，然后進(jìn)入下一步。

(3)鋼絲手持式感應(yīng)加熱設(shè)備等溫分解將冷卻至400℃左右的鋼絲加熱至500~660℃，使過(guò)冷奧氏體等溫分解，全部轉(zhuǎn)化為索氏體。然后鋼絲在大氣中冷卻，因?yàn)檫^(guò)冷的奧氏體都變成了索氏體，鋼絲比M高。點(diǎn)擊冷卻不會(huì)出現(xiàn)馬氏體，完全可以空冷。

在上述三個(gè)處理過(guò)程中，技術(shù)難度較大的是第二部分，即控制淬水冷卻的終止溫度在Ms點(diǎn)以上。淬水冷卻溫度一旦低于M。點(diǎn)，鋼絲內(nèi)部會(huì)出現(xiàn)馬氏體，降低處理效果。為此，專(zhuān)門(mén)設(shè)計(jì)了鋼絲噴水冷卻控制器，用于控制水淬終止溫度。處理過(guò)程(1)和(3)采用鋼絲手持式感應(yīng)加熱設(shè)備技術(shù)，可以準(zhǔn)確控制加熱溫度。鋼絲的等溫分解時(shí)間可以通過(guò)傳感器設(shè)計(jì)，結(jié)合鋼絲的前進(jìn)速度來(lái)解決。保溫設(shè)計(jì)可采用感應(yīng)加熱或電阻絲加熱，溫度可控。
