電機制造中中頻感應加熱設備的熱裝工藝實踐

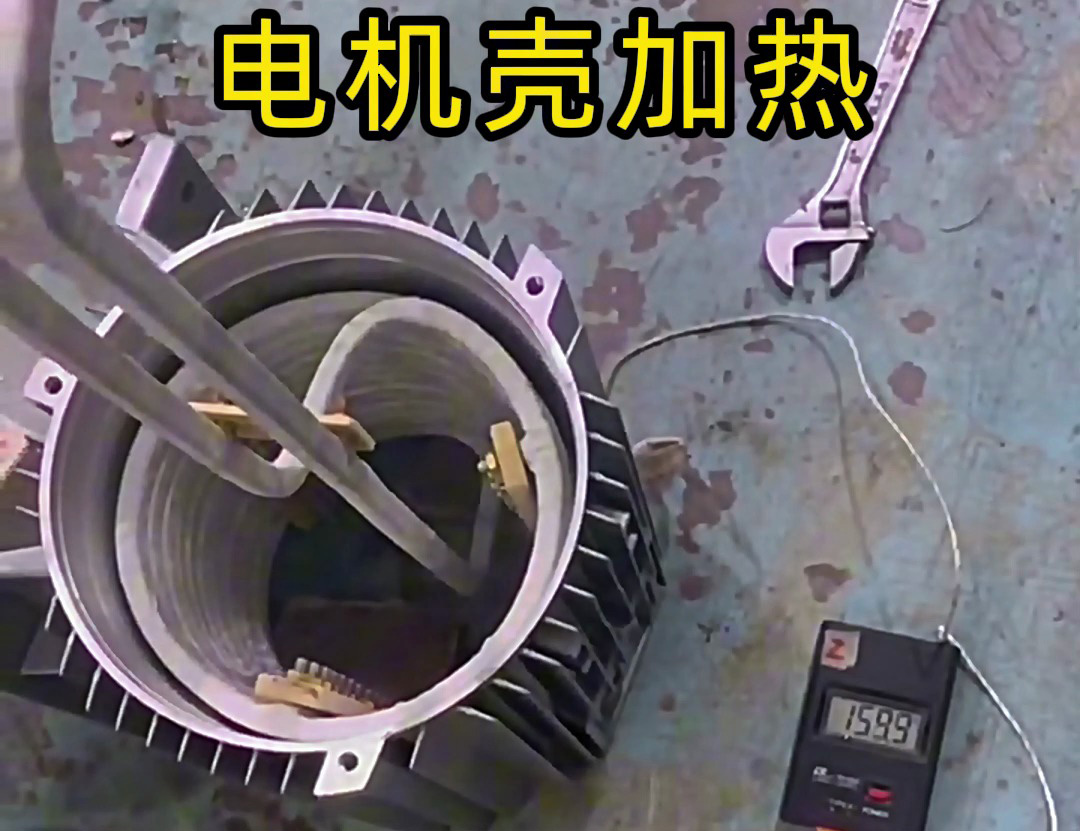

在電機制造工廠的生產實踐中,電機外殼與定子的過盈配合精度直接影響電機的運行噪音、效率及使用壽命。傳統加熱方式存在加熱不均勻、能耗高、損傷工件等問題,而中頻感應加熱設備憑借 1-10KHz 的頻率特性,為電機外殼熱裝提供了高效可控的解決方案。某電機廠的應用數據顯示,采用該工藝后,電機外殼熱裝時間縮短至 3-5 分鐘 / 件,溫度均勻性控制在 ±10℃,工件無氧化損傷,裝配合格率達 99.6%。

中頻感應加熱的技術原理與設備組成
一、電磁感應加熱機制
中頻電流(1-10KHz)通過感應線圈時產生交變磁場,在電機外殼(材質多為鑄鐵或鋁合金)中形成渦流效應。根據趨膚效應公式 δ=503/√(f?μ?σ),對于鑄鐵(σ=1.1×10?S/m),10KHz 時趨膚深度約 1.5mm,通過功率調節可使加熱層深度達 3-5mm,滿足電機外殼(壁厚 5-15mm)的透熱需求。這種加熱方式從工件內部產生熱量,熱效率達 75%-85%,較傳統電阻爐提高 30% 以上。
二、工廠級設備配置
模塊名稱 | 技術參數與功能特點 |
中頻電源 | 功率 50-150kW,頻率 1-10KHz 可調,IGBT 模塊 + PID 溫度閉環控制 |
感應線圈 | 定制式開合結構,采用紫銅管繞制(截面 10×20mm),內通循環冷卻水 |
紅外測溫系統 | 雙光路測溫(波長 1.0μm),測溫范圍 200-600℃,響應時間≤100ms |
機械傳動系統 | 伺服電機驅動,工件旋轉速度 0-60rpm,定位精度 ±0.5mm |
冷卻系統 | 板式換熱器 + 水泵組合,進水壓力 0.3-0.4MPa,水溫控制 20-35℃ |

電機外殼熱裝的標準化工藝
一、預處理與工裝準備
- 工件檢查:電機外殼(Φ200-500mm)需經三坐標檢測,尺寸公差控制在 ±0.05mm,表面無油污、氧化皮;
- 工裝定位:采用可調式 V 型塊支撐,軸向定位塊確保外殼與線圈的同軸度誤差≤0.2mm,避免磁場偏移。
二、中頻加熱工藝參數(以 Φ300mm 鑄鐵外殼為例)
階段 | 功率設定 | 頻率選擇 | 加熱時間 | 目標溫度 | 工藝要點 |
預熱 | 60% 功率 | 5KHz | 120s | 200℃ | 消除表面應力,建立初始熱場 |
透熱 | 100% 功率 | 8KHz | 180s | 280±5℃ | 確保壁厚方向溫度均勻性≤±8℃ |
保溫 | 70% 功率 | 5KHz | 60s | 270℃ | 促進組織均勻化,降低熱應力 |
三、熱裝與冷卻流程
- 快速裝配:加熱完成后,通過桁架機器人抓取定子(預熱至 80℃),在 15 秒內完成過盈配合,過盈量控制在 0.08-0.12mm;
- 梯度冷卻:采用空冷 + 風冷組合,先自然冷卻至 200℃,再啟動風機(風速 8m/s)降至室溫,冷卻速率控制在 5-8℃/min,避免內應力集中。

關鍵技術控制點與質量保障
一、溫度均勻性控制方案
- 磁場優化:線圈采用 "兩端密繞中間疏繞" 結構,通過 Ansoft 仿真使外殼軸向溫度差≤15℃;
- 動態調節:建立溫度 - 功率映射模型 P (t)=K×(T_set-T_real)+P_base,K 值根據實時溫度梯度自動修正(范圍 0.8-1.2)。
二、無損傷加熱技術
- 氧化抑制:加熱過程中通入氮?dú)猓兌取?9.9%),氧含量≤50ppm,外殼表面氧化皮厚度≤0.01mm;
- 熱應力管理:采用 "階梯式升溫" 程序(每 100℃保溫 1 分鐘),實測外殼徑向變形量≤0.03mm,滿足電機裝配精度要求。
三、質量檢測標準
- 尺寸復檢:熱裝后外殼內徑漲量需符合設計要求(典型值 0.15-0.2mm),用內徑千分表檢測,誤差≤±0.01mm;
- 壓裝力測試:定子壓入力應在 1.2-1.8kN 范圍內(GB/T 18313-2001 標準),避免過盈不足或過盈過大;
- 跑合測試:電機空載運行 2 小時,軸承溫升≤30K,噪音≤65dB(A)。
工廠應用案例與效率對比
一、某新能源汽車電機廠數據
- 產能提升:?jiǎn)闻_(tái)設備日處理量從傳統電阻爐的 80 件增至 240 件,設備投資回收期 9 個月;
- 能耗下降:0.8kWh / 件→0.5kWh / 件(節能 37.5%);
- 人工成本:3 人 / 線→1 人 / 線,年節約成本 22 萬元;
- 質量突破:因熱裝不良導致的電機異響問題下降 92%,通過 IATF 16949 認證審核。
二、技術經濟性對比(Φ300mm 電機外殼)
指標 | 中頻感應加熱 | 傳統電阻爐 | 火焰加熱 |
加熱時間 | 3-5min | 15-20min | 8-12min |
溫度均勻性 | ±10℃ | ±30℃ | ±40℃ |
氧化皮厚度 | ≤0.01mm | 0.05-0.1mm | 0.1-0.2mm |
工件損傷率 | ≤0.4% | ≥5% | ≥8% |

設備維護與安全規范
一、預防性維護計劃
- 線圈水路流量(≥20L/min)與電導率(≤100μS/cm);
- 紅外測溫儀校準(對比熱電偶,誤差≤±1℃);
- 中頻電源 IGBT 模塊散熱片清潔(溫差≤15℃);
- 傳動系統齒輪潤滑(高溫鋰基脂,NLGI 2 級)。
二、安全生產措施
- 電磁輻射控制:設備周邊 1m 處磁場強度≤2V/m(GB 8702-2014);
- 高溫防護:加熱區域設置隔熱屏(表面溫度≤50℃),急停按鈕響應時間≤0.5s;
- 電氣安全:接地電阻≤4Ω,配備漏電保護(動作電流≤30mA)。
工藝優化方向與工廠實踐
一、智能化升級
- 數字孿生應用:建立電機外殼加熱數字模型,預測溫度場分布(誤差≤±5℃),自動生成最優加熱曲線;
- 自適應控制:通過視覺識別外殼壁厚變化,實時調整功率參數,已在 Φ200-500mm 范圍實現無人化生產。
二、綠色制造實踐
- 余熱回收:開發冷卻水熱能利用系統,將加熱過程中產生的熱量用于工件預熱,年節約能耗約 15 萬 kWh;
- 工藝優化:采用 "低溫?zé)嵫b" 技術(目標溫度 250℃),配合新型潤滑劑,使過盈量減少 20%,進一步降低熱應力。
某電機制造工廠的實踐表明,中頻感應加熱技術通過精確的溫度控制和高效的能量利用,實現了電機外殼熱裝工藝的升級。該工藝不僅解決了過盈配合中的精度問題,還為工廠帶來了顯著的效率提升和成本節約,成為電機制造中成熟的技術方案。
|
