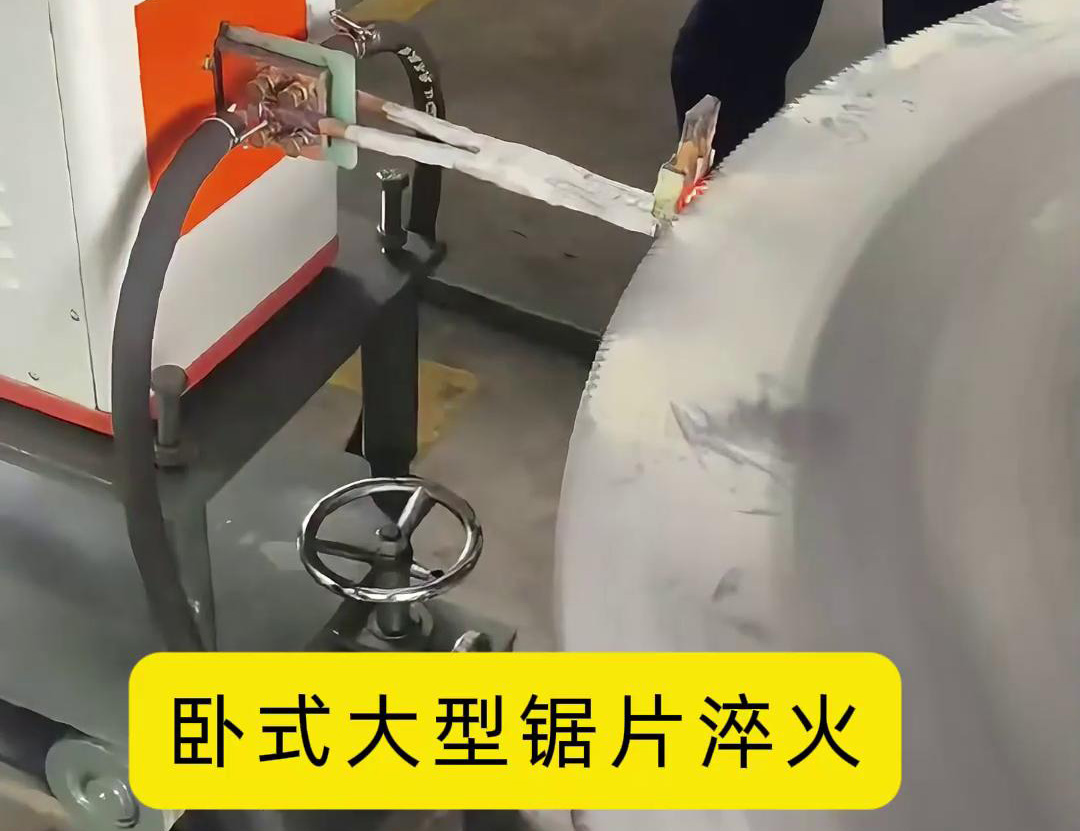

在金屬切削工具生產領域，大直徑鋸片的淬火工藝直接影響切削性能與使用壽命。我司針對 1.8 米直徑鋸片的淬火需求，采用超高頻臥式淬火機床配合旋轉式淬火工藝，實現了大尺寸鋸片的高效精準熱處理，以下為具體生產實踐內容。
- 超高頻電源：功率 60kW，頻率 200KHz，適配大直徑工件表面快速加熱；
- 臥式機床結構：主軸承重 500kg，旋轉精度 ±0.05mm，可承載 1.8 米直徑鋸片平穩轉動；
- 淬火系統：環形感應器配合分段式噴水裝置，實現鋸片圓周面均勻淬火。
超高頻電流通過感應器產生交變磁場，鋸片齒部表面因渦流效應快速升溫至 860-880℃（加熱時間約 20 秒），同時主軸以 30rpm 轉速旋轉，確保周向溫度均勻性（溫差≤5℃）。隨即噴水淬火，使齒部表面形成 0.8-1.2mm 硬化層，心部保持韌性，滿足鋸片抗沖擊需求。
- 鋸片檢查：原材料（65Mn 鋼）進行探傷檢測，去除表面氧化皮；
- 工裝定位：采用三點支撐式夾具，確保鋸片徑向跳動≤0.1mm，避免旋轉偏心。
| 工藝階段 | 功率 | 頻率 | 時間 | 淬火介質 |
|---|
| 預熱階段 | 40kW | 200KHz | 10 秒 | 空冷 |
| 加熱階段 | 60kW | 200KHz | 20 秒 | 水基淬火液 |
| 回火階段 | 20kW | 100KHz | 30 秒 | 空氣冷卻 |
- 溫度監控：紅外測溫儀實時掃描齒部溫度，超過設定值 ±10℃時自動調整功率；
- 旋轉同步：主軸與感應器位置固定，通過編碼器實現轉速與加熱區域精準匹配。
- 硬度表現：齒部表面硬度達 58-62HRC，沿圓周方向硬度差≤1.5HRC；
- 變形控制：鋸片平面度≤0.2mm/m，滿足大直徑鋸片安裝精度要求；
- 金相組織：表層馬氏體級別 4-5 級，心部保持珠光體 + 鐵素體組織。
- 單機產能：每小時可完成 3 片 1.8 米鋸片淬火，較傳統中頻設備效率提升 1.5 倍；
- 能耗控制：單片鋸片耗電量約 15kWh，較鹽浴淬火節能 40%；
- 設備利用率：24 小時連續生產時，機床故障率≤1%，維護周期 6000 小時。
臥式結構解決了傳統立式設備對大直徑工件的裝夾難題，1.8 米鋸片的淬火均勻性較立式設備提升 30%，尤其適合風電塔筒切割鋸片、礦山開采圓盤鋸等超大規格工具生產。
- 流程標準化：預設不同規格鋸片的淬火參數庫，換型時間縮短至 15 分鐘；
- 數據可追溯：PLC 系統記錄每片鋸片的加熱曲線與淬火數據，支持質量溯源。
我司通過超高頻臥式淬火機床的應用，實現了大直徑鋸片熱處理的規模化生產，工藝穩定性與生產效率滿足工程機械、冶金加工等領域的批量需求，為同類大尺寸金屬切削工具的熱處理提供了可復制的生產方案。
|
